[승안기-용어정리12]_럽처밸브





“폭주를 막는 마지막 안전장치 – 럽처밸브란?”



한 문장으로 말하면,

“엘리베이터가 너무 빨리 떨어질 것 같을 때, 유압을 차단해주는 안전밸브”입니다.

---

1. 럽처밸브의 정의

기준서에서는 이렇게 정의되어 있습니다.

미리 설정된 방향으로 설정치를 초과한 상태로 과도하게

유체 흐름이 증가하여 밸브를 통과하는 압력이 떨어지는 경우

자동으로 차단하도록 설계된 밸브

출처 입력

이걸 쉽게 말하면,

• 유압식 엘리베이터가 갑자기 빠르게 떨어지려고 할 때,
• 유압 오일이 순식간에 빠져나가면서
• 압력이 푹 떨어지고,
• 이때 자동으로 밸브가 닫혀서 오일이 더 이상 빠져나가지 못하게 막아주는 장치

이게 바로 럽처밸브입니다.

---

2.왜 필요할까?

유압식 엘리베이터는 오일의 힘으로 올라가고,

중력 또는 밸브 조절로 내려오는 구조입니다.

그런데 만약…

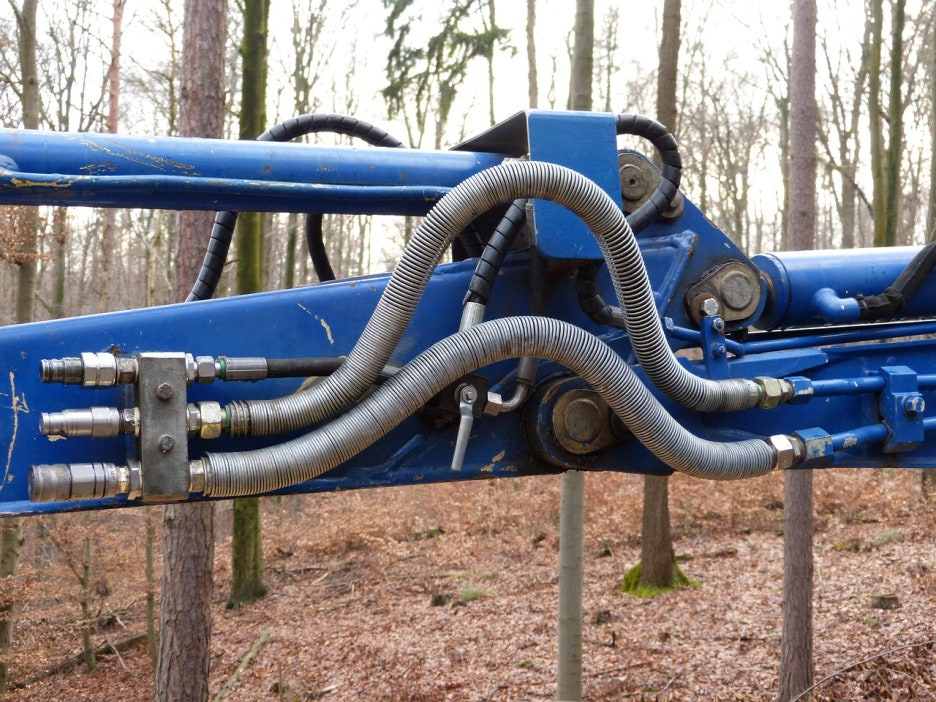

• 오일 호스가 터졌다거나,
• 밸브 고장이 발생해서 오일이 갑자기 확 빠져나가게 되면?

→ 엘리베이터가 제어 없이 급강하할 수 있는 상황이 생깁니다.

이런 경우를 막기 위해

‘마지막 방어선’으로 작동하는 게 럽처밸브입니다.

---

3.작동 원리

-평소에는 유압 오일이 밸브를 천천히 통과하며 카가 정상적으로 움직입니다.

-그런데 유압이 너무 빨리 빠지려고 하면,

-밸브 안의 유량 감지 스프링이나 디스크가 반응해서

-유압 흐름을 즉시 차단합니다.

-결과적으로 엘리베이터가 더 이상 내려가지 못하게 멈춥니다.



※ 쉽게 말해,

물이 빠져나가는 파이프 중간에 자동 잠금장치가 달려있는 거예요.

물이 너무 쏟아지면, 바로 탁! 닫히는 구조입니다.

---

4.실제로 설치 위치는?

• 보통 유압 실린더 하단이나 배관라인 중간에 설치됩니다.
• 특히 단작동 잭이나 간접식 유압식 엘리베이터에서는 필수로 들어가야 합니다.
• 구조상 사람이나 작업자가 피트에 있는 구조일 경우는 더더욱 중요합니다.

---

5.정리하자면 이렇습니다

• 럽처밸브는 비정상적 유압 손실이 발생했을 때 자동으로 유압 흐름을 차단하는 안전장치다
• 유압식 엘리베이터의 급강하 방지에 핵심적 역할을 한다
• 평상시에는 열려 있다가, 문제가 생기면 자동으로 닫힌다
• 작은 장치지만, 생명을 지키는 매우 중요한 장치다

---

실제로도 유압식 엘리베이터의 사고 중 많은 부분은

‘오일 누유’, ‘급강하’ 같은 돌발 상황에서 발생합니다.

그래서 럽처밸브는 설계 단계부터 필수로 고려되며,

검사기관에서도 반드시 점검하는 항목이기도 합니다.

---
